TPE护套测量系统用电缆产品结构

●产品型号：JJCL5-TREESP

●导    体：特殊高柔性设计的精细镀锡铜多股绞合（符合IEC60228 cl.6 VDE0295 cl.6标准）

●绝    缘：高机械性能TPE混合物

●线芯绞合：符合测量系统标准

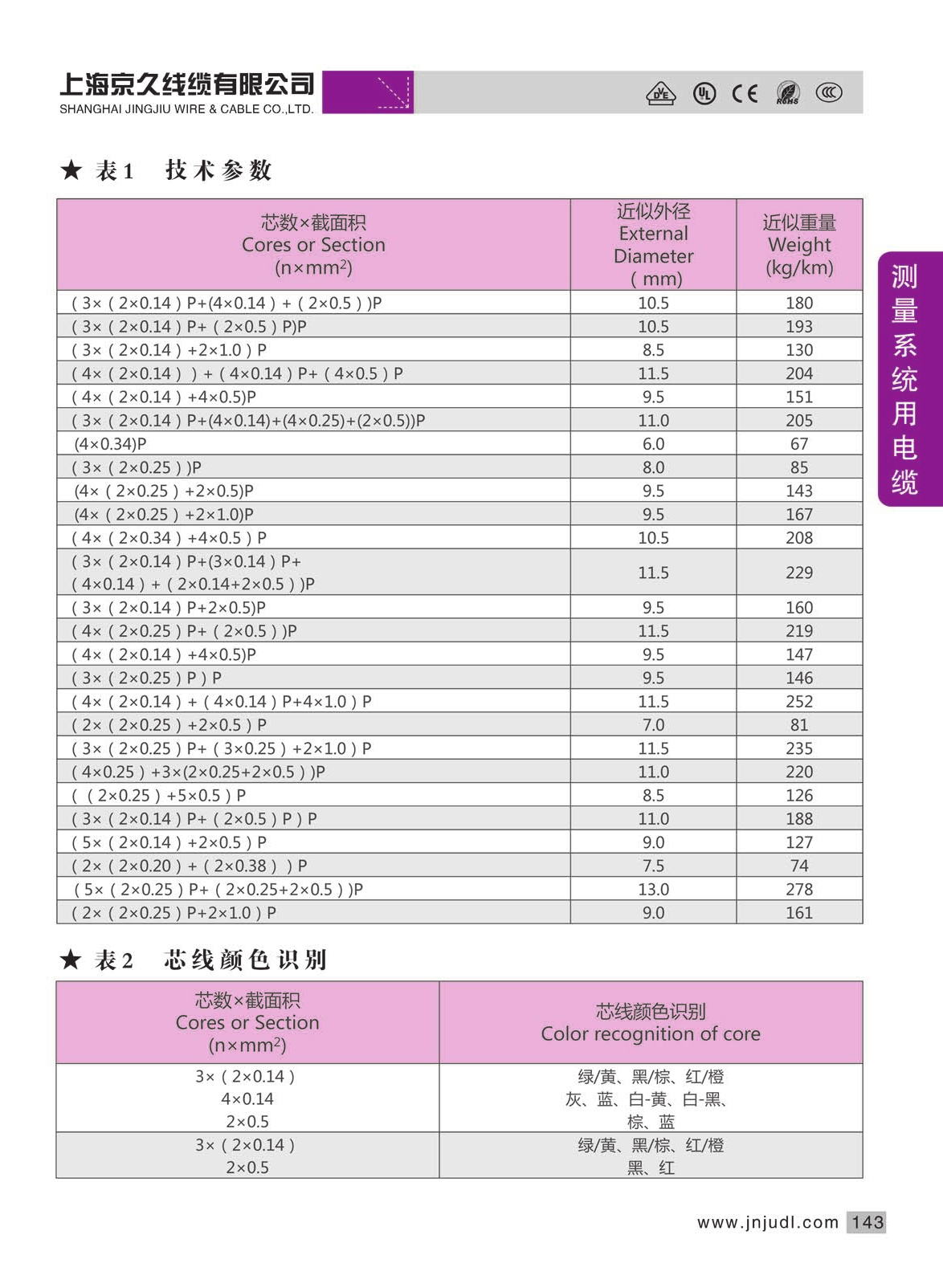

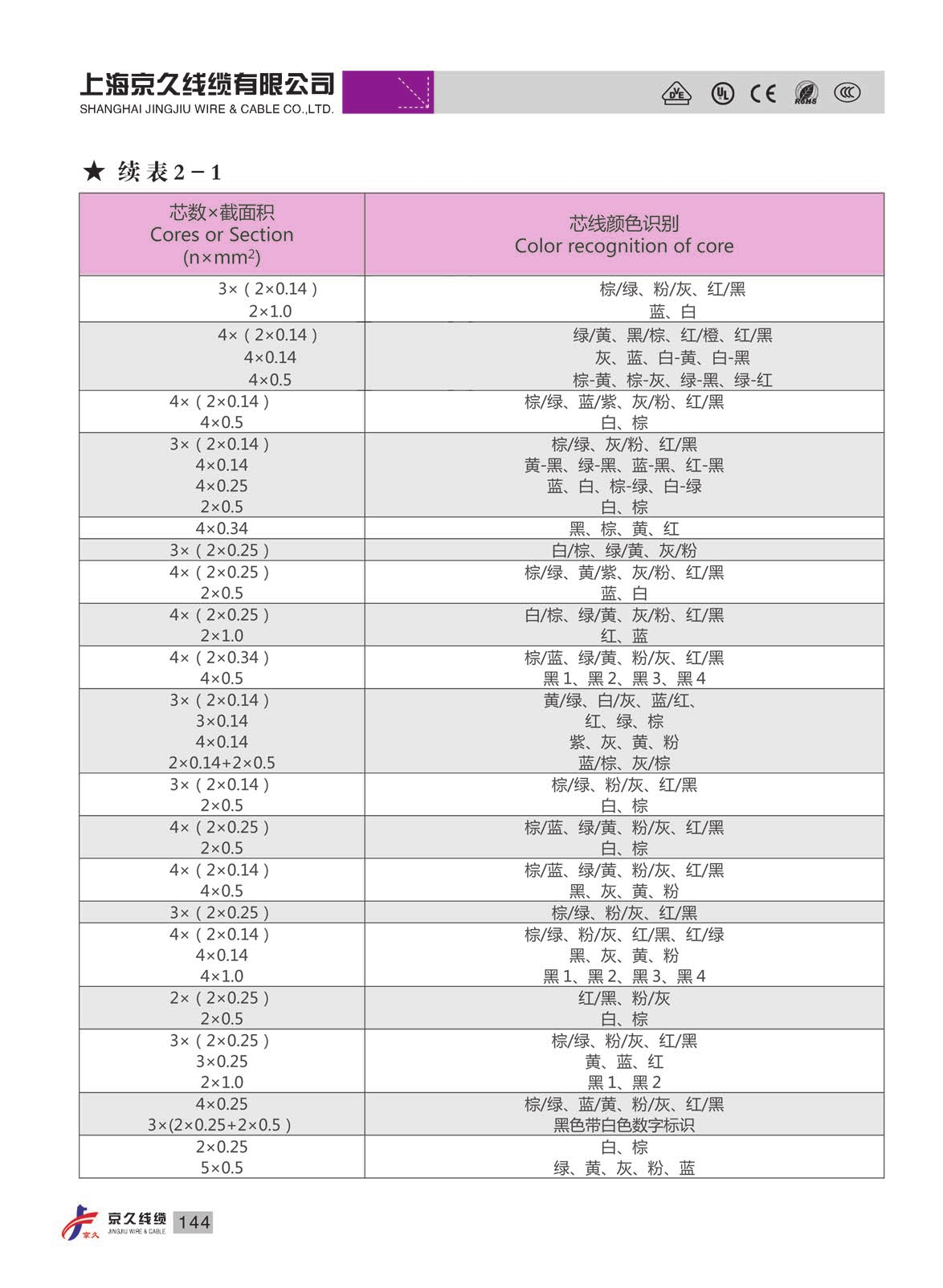

●线芯识别：符合测量系统标准（见表2）

●单元屏蔽：高抗弯强度的镀锡铜丝屏蔽，线覆盖率为80%

●内 护 套：TPE混合物，适用于拖链

●屏    蔽：高抗弯强度的镀锡铜丝编织屏蔽，线覆盖率为80%

●外 护 套：低粘性、耐油TPE基混合物，特别耐磨适用于拖链（符合VDE0282标准）

●护套颜色：绿色（与RAL6018相似)（其它颜色根据客户要求）

TPE护套测量系统用电缆技术特性

●额定电压：50V  （符合VDE 0250标准）

●测试电压：500V/5min （符合VDE 0281-2标准）

●使用温度范围：-50℃至+100℃（移动安装）    弯曲半径为：7.5×D

●使用温度范围：-60℃至+100℃（固定敷设）    弯曲半径为：4×D

●最大速度：10米/秒   6米/秒（架空/滑行）

●最大速度：100米/秒

●短路时可达最高温度：+250℃

●弯曲寿命：60次/分钟，＞1000万次

●阻燃特性：符合IEC332-1 标准

●材料性能：耐油和冷却剂、耐划痕、抗水解和微生物、能承受一定的机械外力和抗电磁干扰性

应用场合

●用于极高的负载、完全耐油、耐生物油

●用于室内及不受阳光直射的室外

●特别适应于水平架空和行程小于400米的长行程场合

●适用于自动化系统、无尘室、半导电设备、室内起重机、加工设备/机床、供应系统、冷库自动化设备、调节设施等低温场所的测量系统用电缆。
