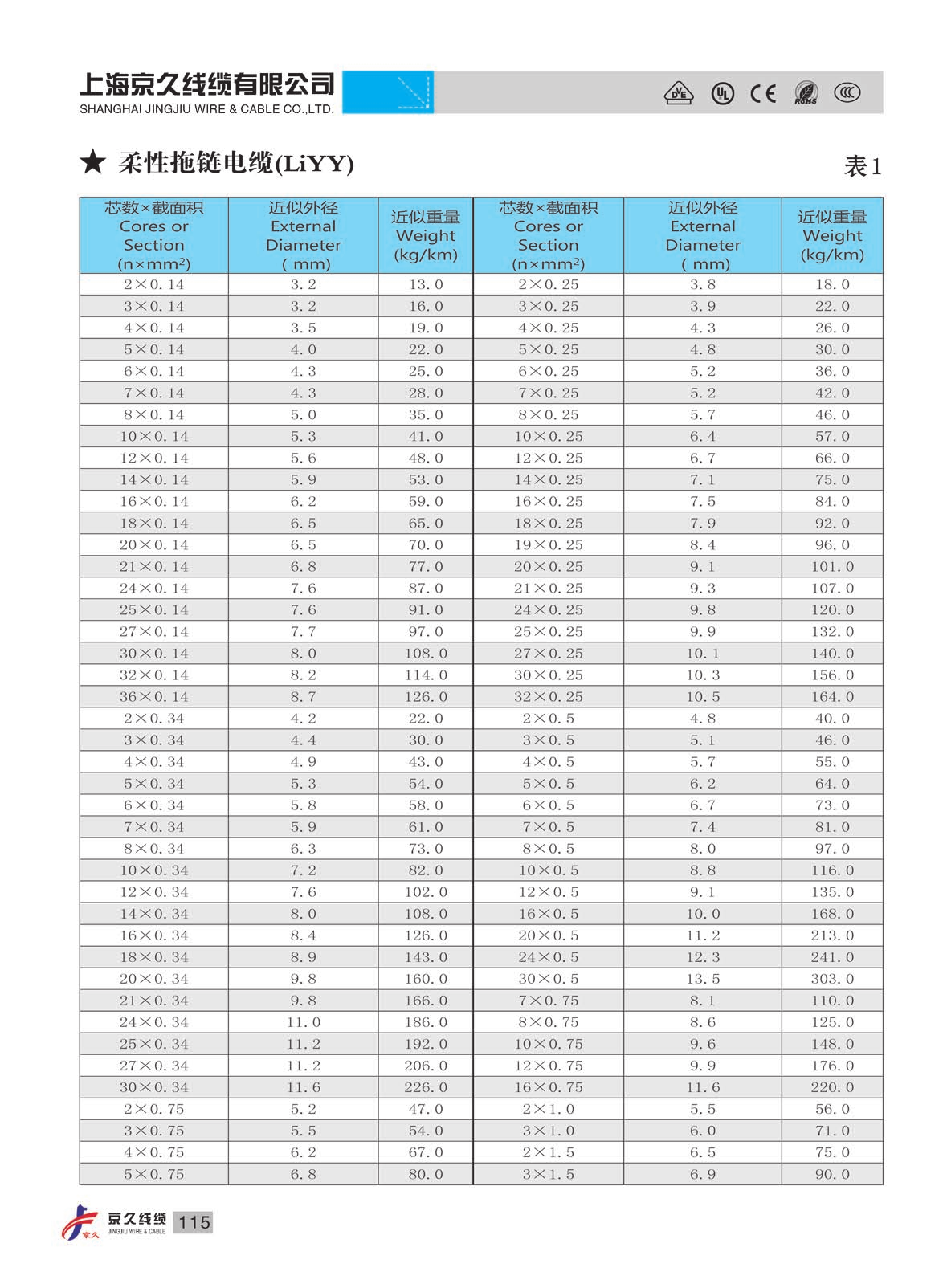

柔性拖链电缆产品结构与规格

●产品型号：LiYY

●产品规格：（2-36）芯,（0.14-1.5）mm²

●导    体：高抗弯强度的精细裸铜多股绞合（符合IEC60228 cl.6 VDE0295 cl.6标准）

●绝    缘：高机械性能PVC混合物（符合VDE0281标准）

●线芯绞合方式：线芯数量＜12芯，芯线以短节距分层绞合在一起

                线芯数量≥12芯，芯线采用两次复绞，特别是抗扭力结构芯线中间加加强芯

●线芯识别：遵循DIN 47100,但没有重复颜色

●外 护 套：低粘性PVC基混合物，适用于拖链（符合VDE0281标准）

●护套颜色：黑色（与RAL9005相似)

            灰色（与RAL7001相似)

            橙色（与RAL2003相似)

柔性拖链电缆技术特性

●额定电压：300/500V

●测试电压：2000V/5min

●使用温度范围：-5℃至+70℃（移动安装）

                当行程＜10米时，弯曲半径为：7.5×D

                当行程≥10米时，弯曲半径为：10×D

●使用温度范围：-20℃至+70℃（固定敷设） 弯曲半径为：5×D

●最大速度：3米/秒；2米/秒（架空/滑行）

●最大速度：20米/秒

●短路时可达最高温度：+160℃

●弯曲寿命：30次/分钟，＞300万次

●阻燃特性：符合IEC332-1 标准

●材料性能：防浅水、耐油、抗辐射、耐寒、耐磨，能承受一定的机械外力

应用场合

    ●用于中等负载

    ●用于室内短行程

    ●特别适应于水平架空和行程小于50米的长行程场合

    ●适用于连续往复运动下的安装，工具制造和机械工业中的计算机系统，电子控制设备，办公室机器和测量设备中常用作控制和信号电缆，用于需要外径较小需求地方。此电线不允许户外使用。
