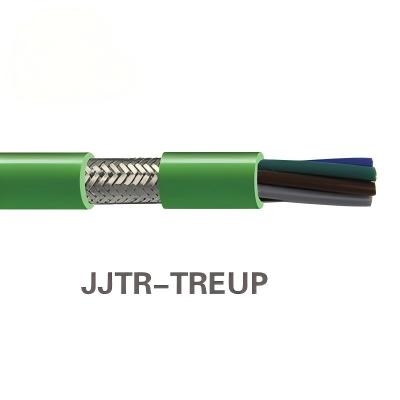

机器人用特种超柔性屏蔽拖链电缆产品结构

●产品型号：JJTR-TREUP

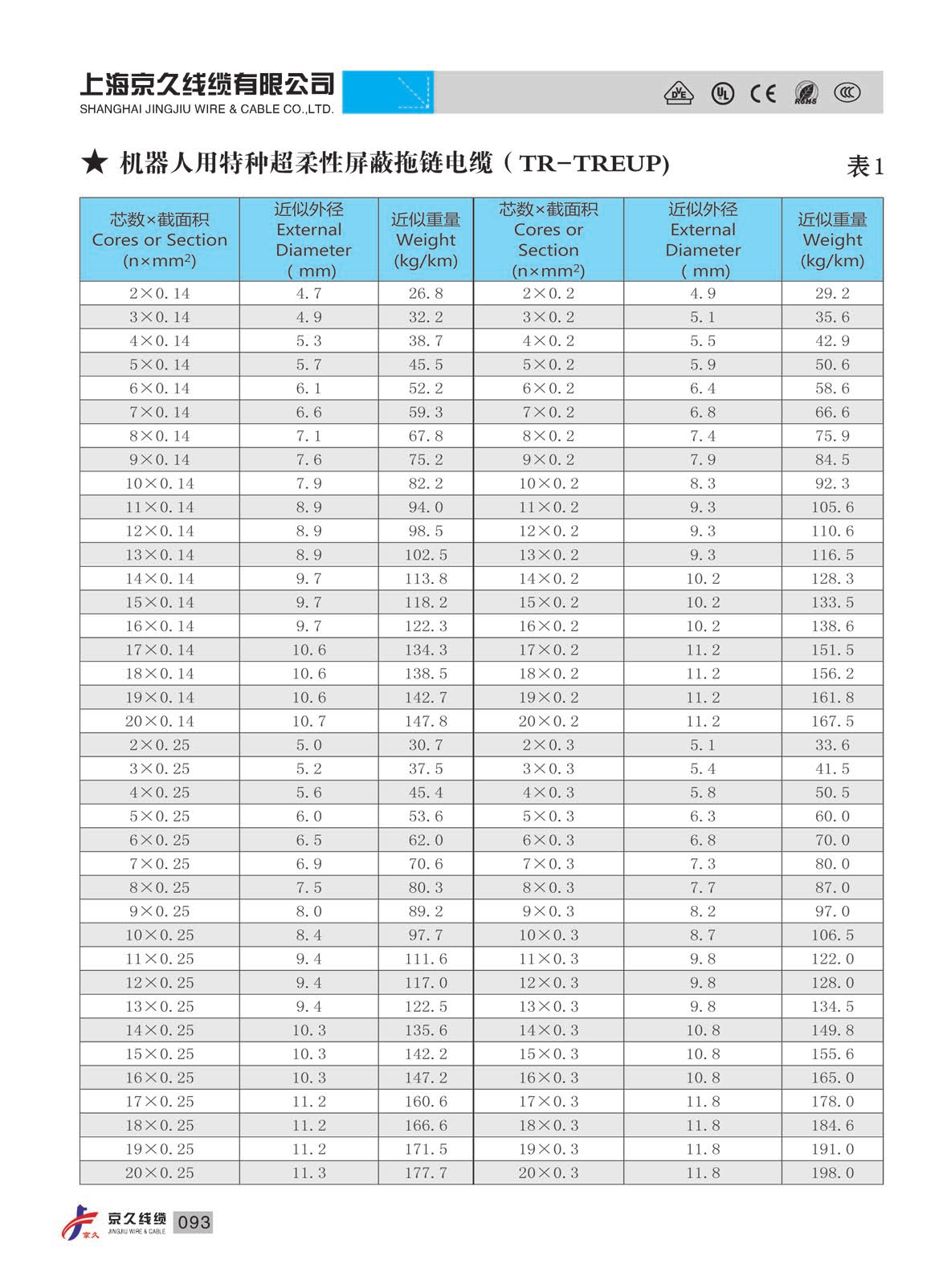

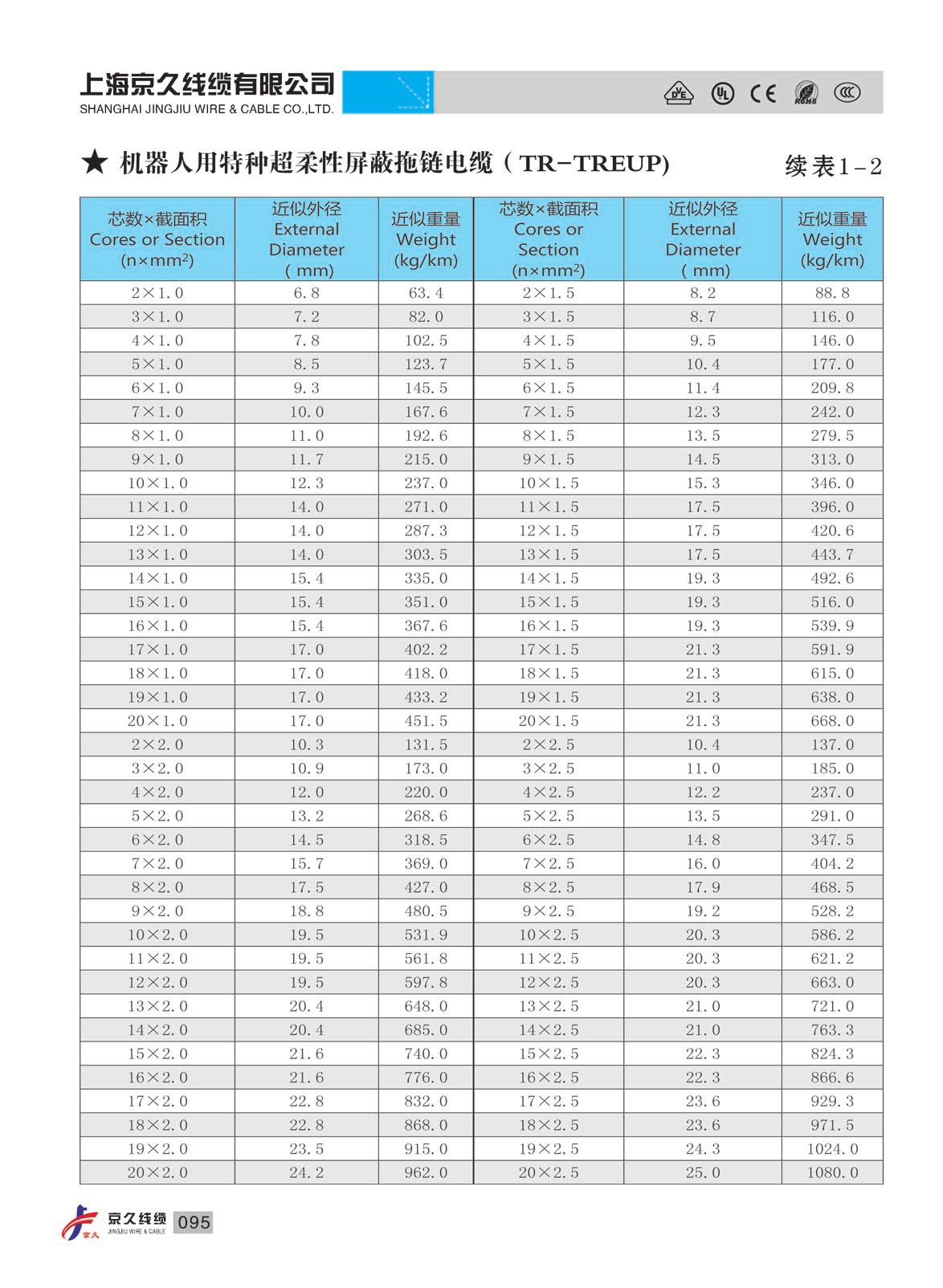

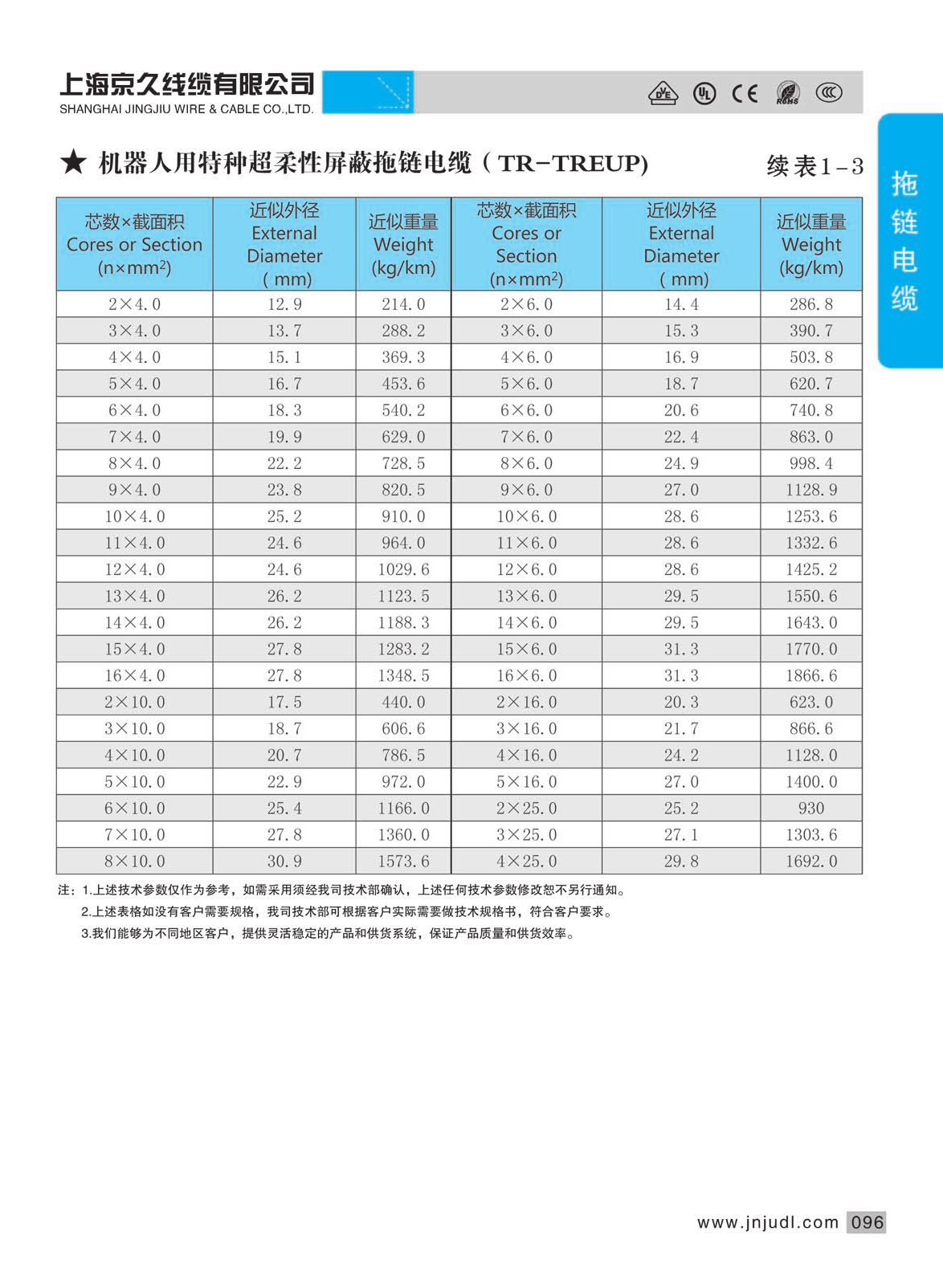

●产品规格：（2-20）芯,（0.14-6）mm²；（2-6）芯，（8.0-25）mm²

●导    体：高抗弯强度的精细裸铜多股绞合（符合IEC60228 cl.6 VDE0295 cl.6标准）

●绝    缘：高机械性能TPE混合物

●线芯绞合方式：线芯数量＜12芯，芯线以短节距分层绞合在一起

                线芯数量≥12芯，芯线采用两次复绞，特别是抗扭力结构芯线中间加加强芯

●线芯识别： 截面积＜0.5mm²，芯线以颜色区分（红、黄、绿、蓝、黑、灰、白、紫、粉红、棕、橙）等

             截面积≥0.5mm²，一根黄绿线芯，其余都为黑色带白色数字

●屏    蔽：高抗弯强度的镀锡编织屏蔽，线覆盖率为85%

●外 护 套：低粘性、耐油PUR基混合物，特别耐磨，适用于拖链（符合VDE0282标准）

●护套颜色：蓝色（与RAL5011相似)（其它颜色根据客户要求）

            绿色（与RAL6005相似)

            橙色（与RAL2003相似)

机器人用特种超柔性屏蔽拖链电缆技术特性

●额定电压：＜0.5mm²  300/300V；  ≥0.5mm²  300/500V

●测试电压：＜0.5mm²  1500V/5min；≥0.5mm²  2000V/5min

●使用温度范围：-40℃至+100℃（移动安装）弯曲半径为：6×D

●使用温度范围：-50℃至+100℃（固定敷设）弯曲半径为：5×D

●最大速度：10米/秒；6米/秒（架空/滑行）

●最大速度：100米/秒

●短路时可达最高温度：+250℃

●弯曲寿命：45次/分钟，＞600万次

●阻燃特性：符合IEC332-1 标准

●材料性能：耐寒、防水解和耐油、抗辐射、耐臭氧、耐候性、耐酸碱

●高耐磨、高的机械负荷、优异耐曲挠性、抗扭曲性、良好的电磁抗干扰性

机器人用特种超柔性屏蔽拖链电缆应用场合

●用于高负载 、完全防油、防生物油

●用于室内和室外，抗强太阳辐射、抗强电磁干扰

●特别适应于水平架空和行程小于400米的长行程场合

●适用于机器人、高架仓库存储和提取设备、加工设备/机床、快速运送系统、无尘室、半导体插入技术、桥岸起重机、室外起重机、冷藏设备、装甲车、坦克链等。特别应用海岸、港口、野外、高原、沙漠、等高污染和 恶劣环境电磁干扰场所。
