高度柔性拖链电缆产品结构

●产品型号：JJG-TRVV

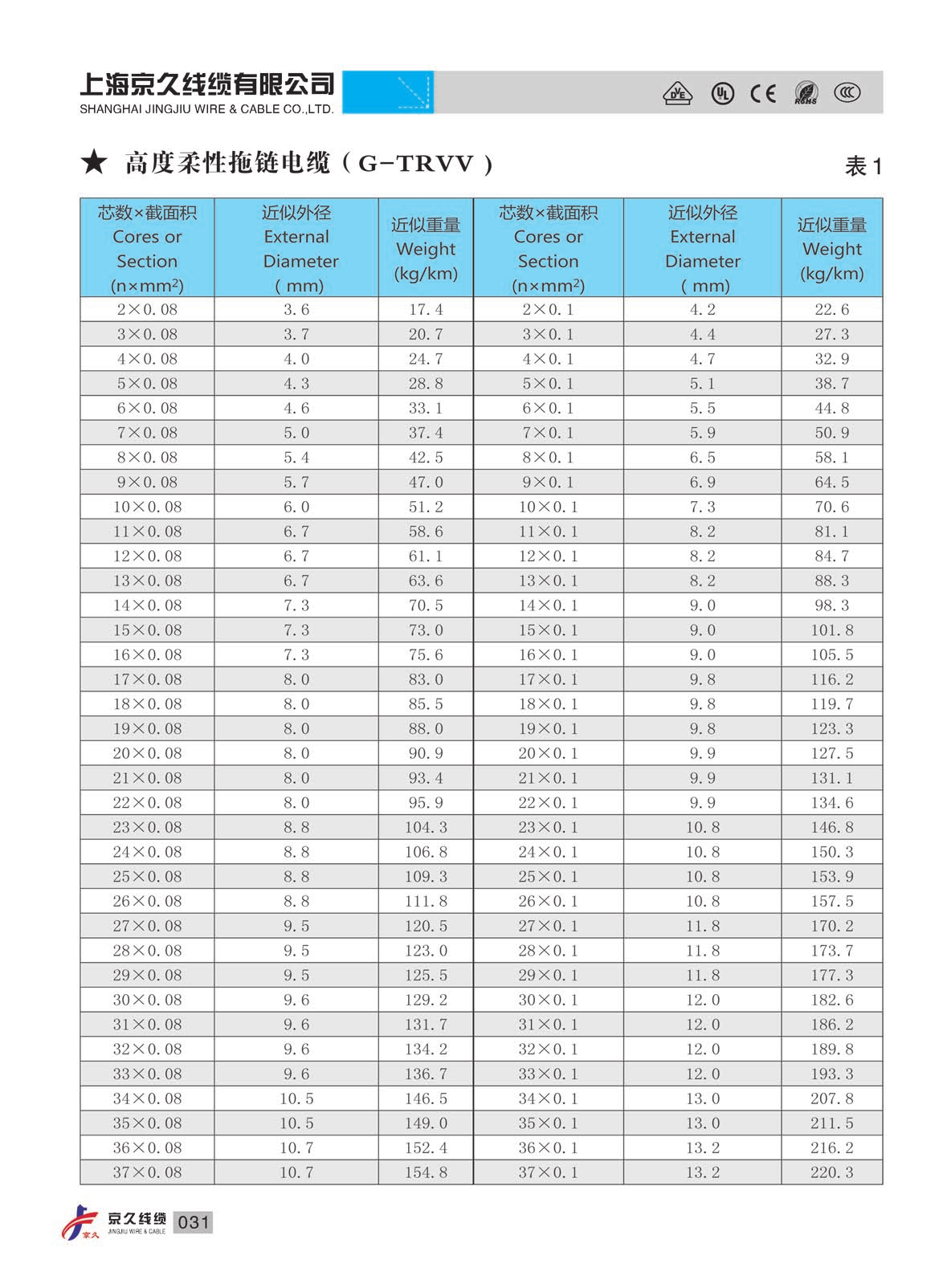

●产品规格：（2-37）芯,（0.08-1.5）mm2；（2-25）芯，（2.0-16）mm2

●导    体：高抗弯强度的精细裸铜多股绞合（符合IEC60228 cl.6 VDE0295 cl.6标准）

●绝    缘：高机械性能PVC混合物（符合VDE0207标准）

●线芯绞合方式：线芯数量＜12芯，芯线以短节距分层绞合在一起

                线芯数量≥12芯，芯线采用两次复绞，特别是抗扭力结构芯线中间加加强芯

●线芯识别：截面积＜0.5mm2，芯线以颜色区分（红、黄、绿、蓝、黑、灰、白、紫、粉红、棕、橙）等

            截面积≥0.5mm2，一根黄绿线芯，其余都为黑色带白色数字

●外护套  ：低粘性PVC基混合物，适用于拖链（符合VDE0282标准）

●护套颜色：黑色（与RAL9005相似)（其它颜色根据客户要求）

            灰色（与RAL7001相似)

            橙色（与RAL2003相似)

高度柔性拖链电缆技术特性

●额定电压：＜0.5mm2  300/300V；  ≥0.5mm2  300/500V

●测试电压：＜0.5mm2  1500V/5min；≥0.5mm2  2000V/5min

●使用温度范围：-30℃至+90℃

  （移动安装）  当行程＜10米时，弯曲半径为：6.8×D

                当行程≥10米时，弯曲半径为：7.5×D

●使用温度范围：-40℃至+90℃（固定敷设）弯曲半径为：4×D

●最大速度：10米/秒；5米/秒（架空/滑行）

●最大速度：80米/秒

●短路时可达最高温度：+250℃

●弯曲寿命：50次/分钟，＞500万次

●阻燃特性：符合IEC332-1 标准

●材料性能：防浅水、耐油、抗辐射、耐寒、耐磨、能承受较重的机械外力，比中度拖链电缆更快加速度与更强的耐曲挠性。

高度柔性拖链电缆应用场合

●用于高负载

●用于室内短行程，当室外温度大于5℃时同样也可用于室外

●特别适应于水平架空和行程小于100米的长行程场合

●适用于连续往复运动下的安装，特别是工业作用环境下的频繁弯曲场合，高架仓库存储和提取设备及物流设备系统、五金冲压、机械（人）手、建筑机械、码头、消防车、起重运输设备、汽车制造、木材石材加工设备、装甲车、坦克链等。
