产品结构

●产品型号：JJZ-TRVVP-2

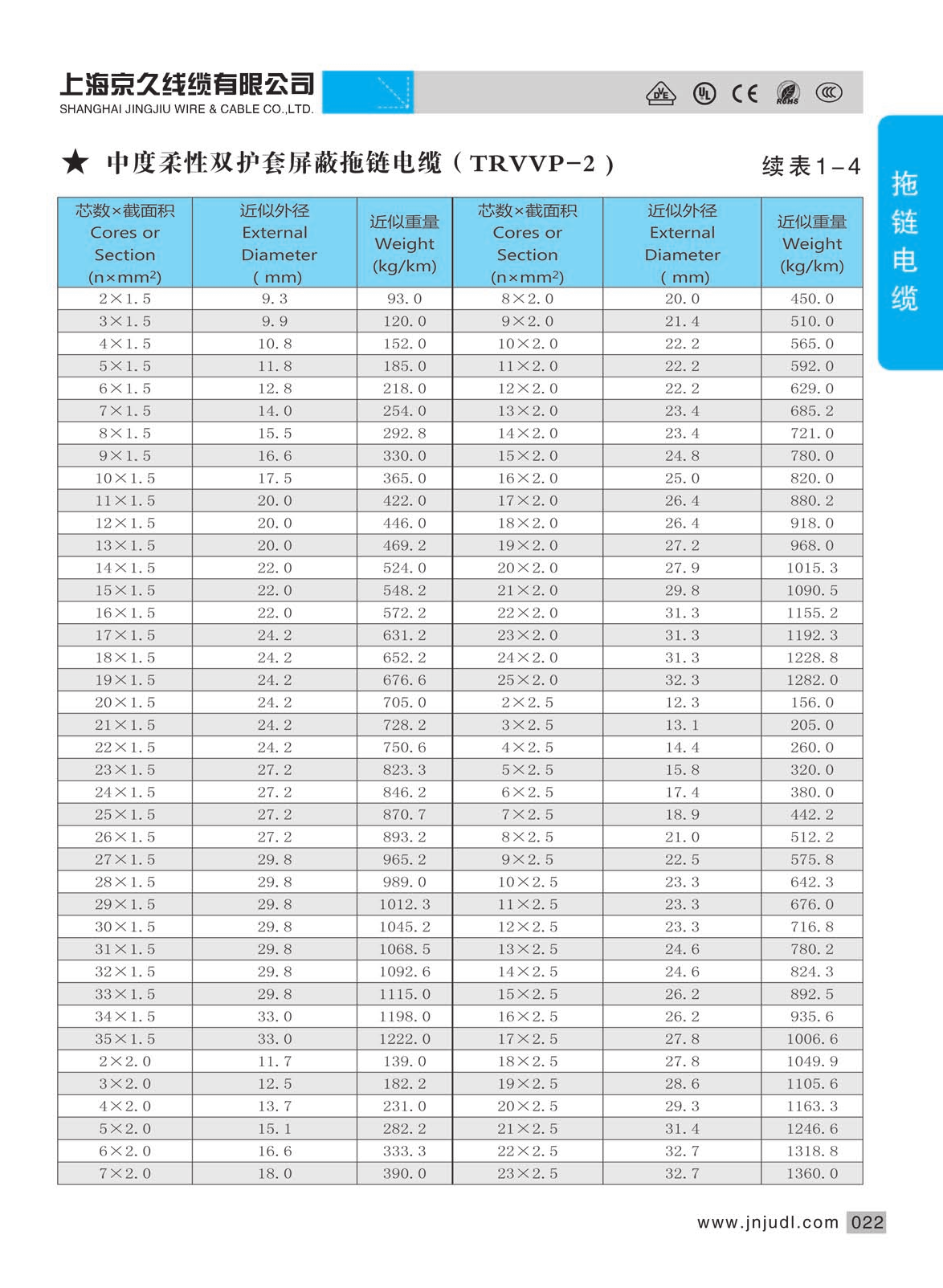

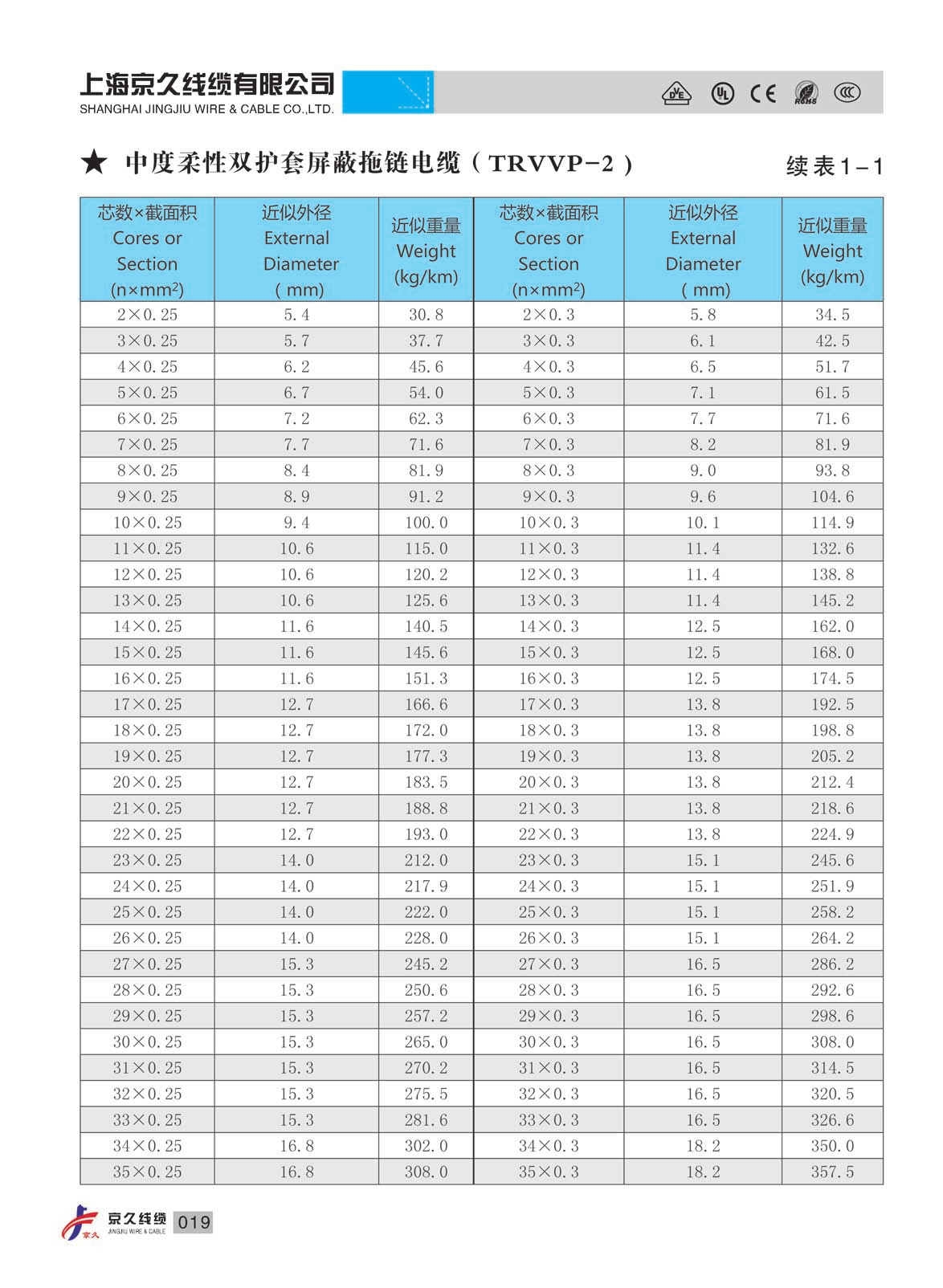

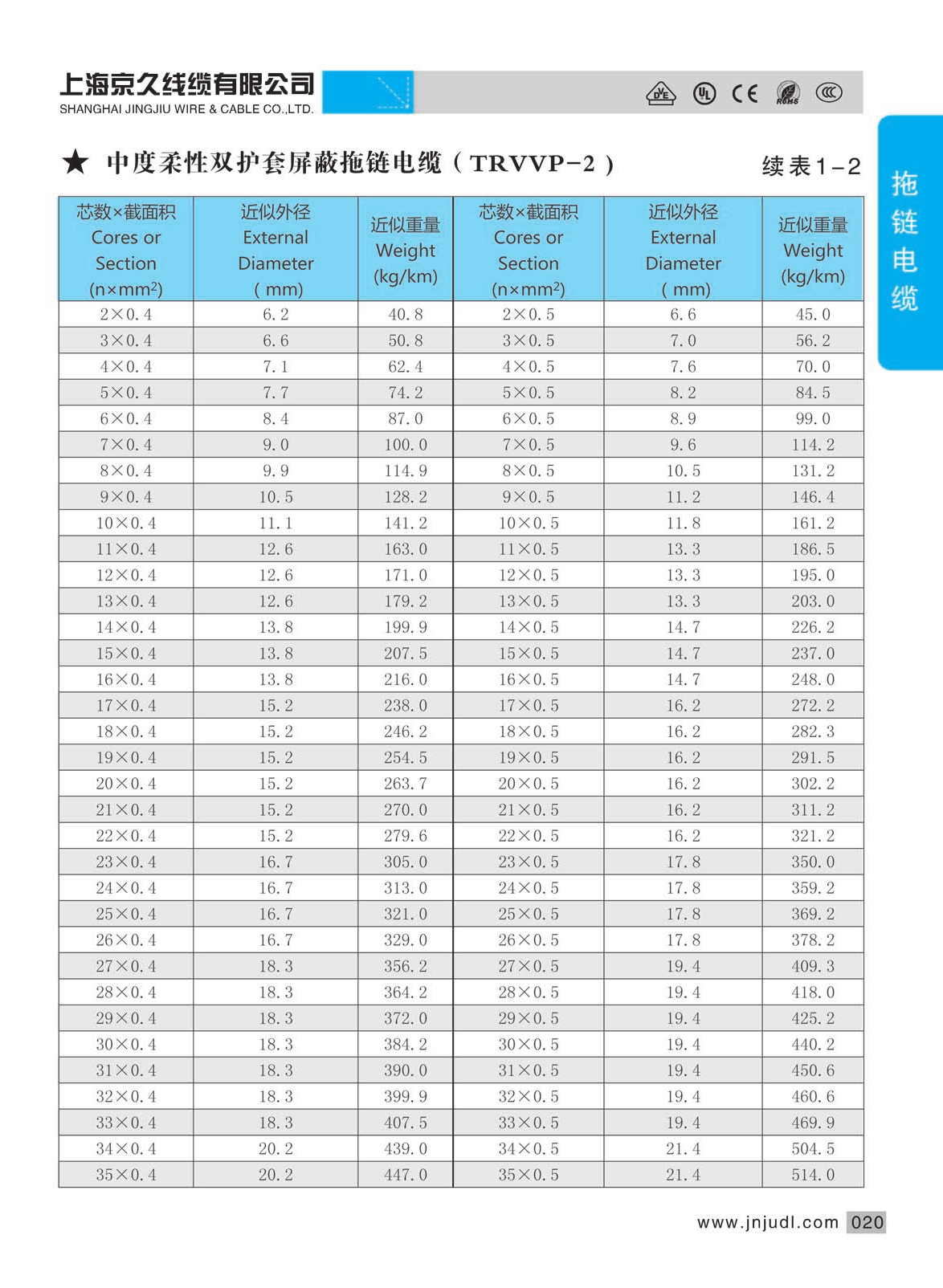

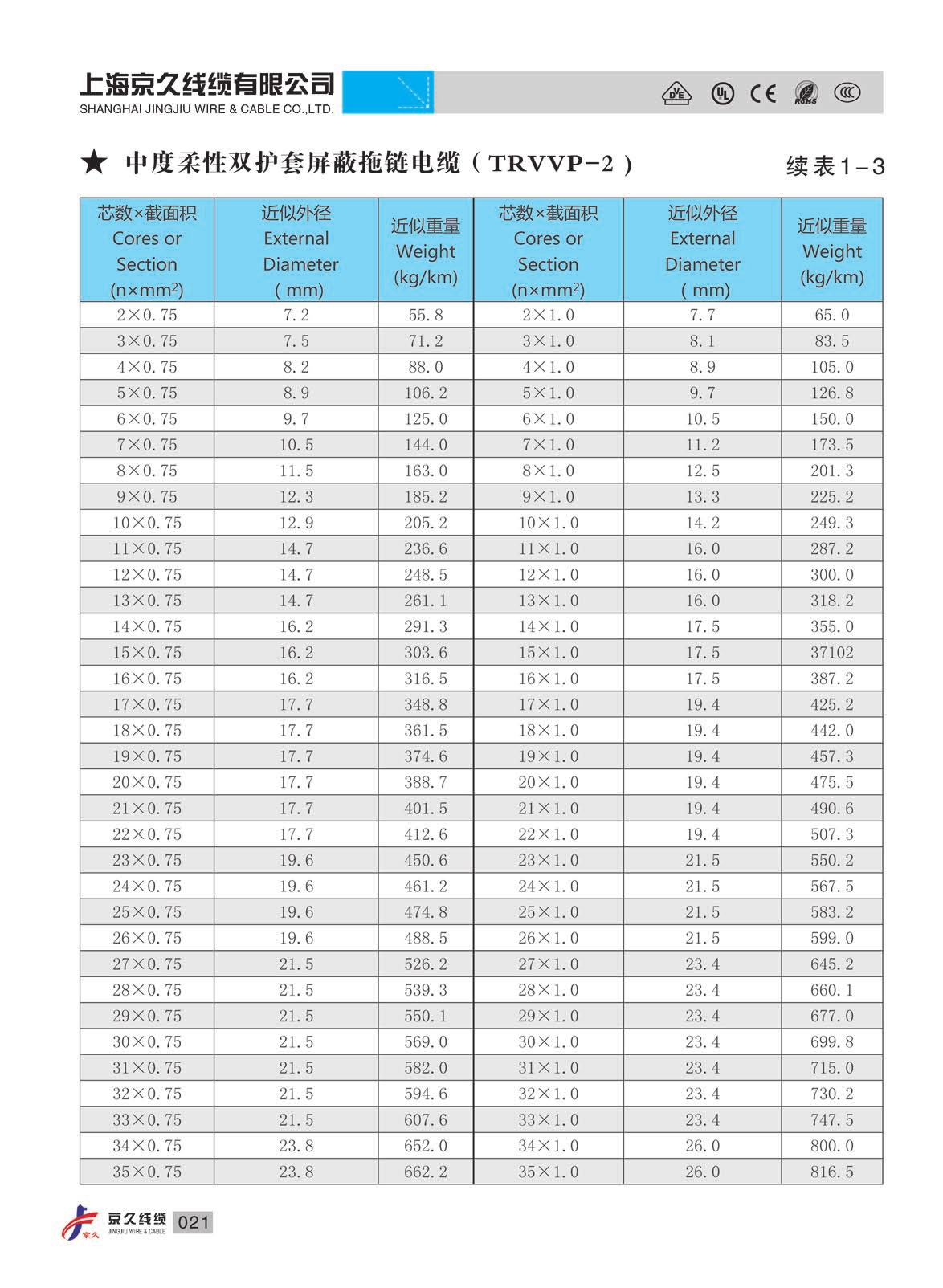

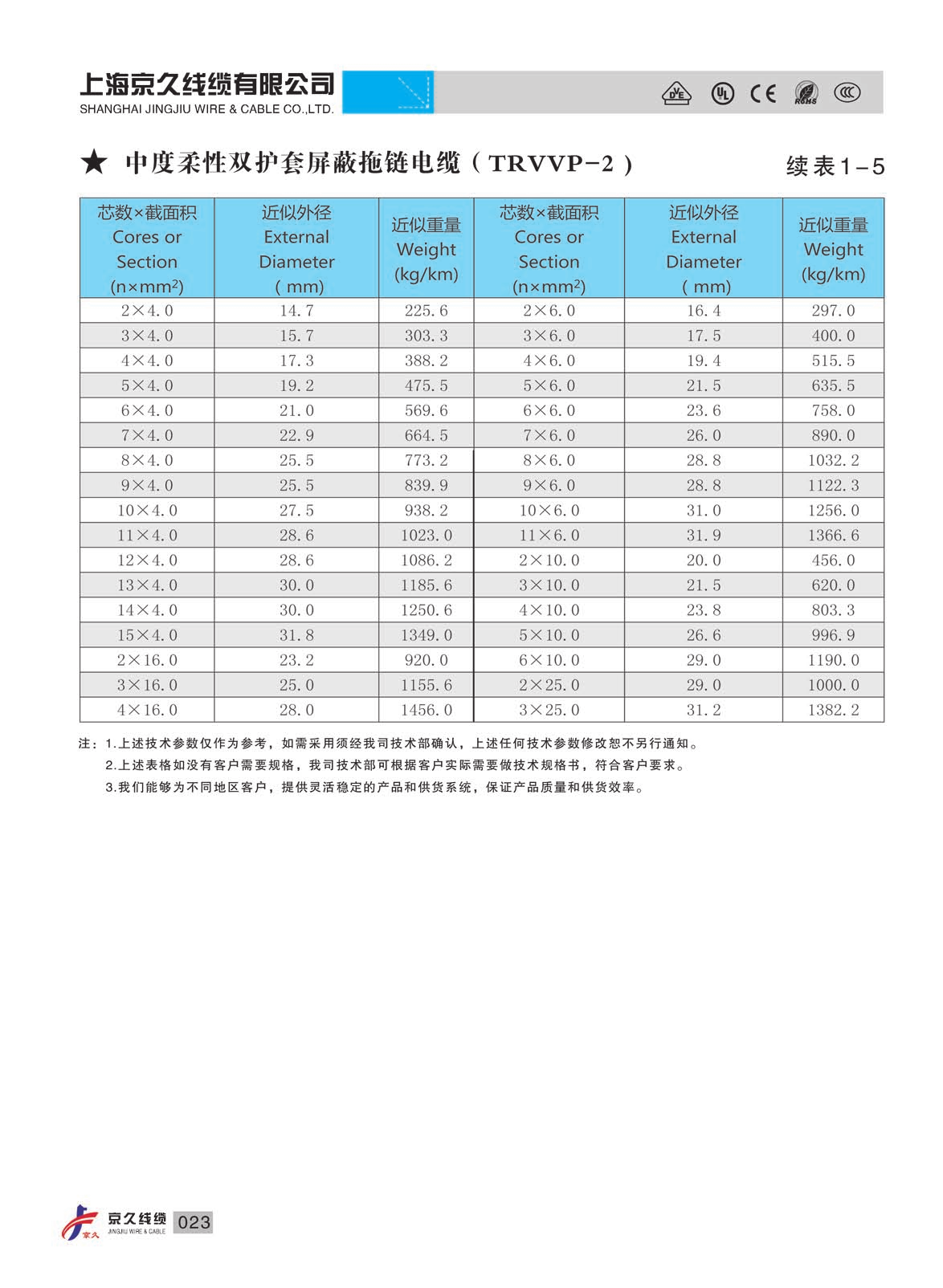

●产品规格：（2-35）芯,（0.14-1.5）mm²；（2-25）芯，（2.0-25）mm²

●导    体：高抗弯强度的精细裸铜多股绞合（符合IEC60228 cl.6 VDE0295 cl.6标准）

●绝    缘：高机械性能PVC混合物（符合VDE0207标准）

●线芯绞合方式：线芯数量＜12芯，芯线以短节距分层绞合在一起

                线芯数量≥12芯，芯线采用两次复绞，特别是抗扭力结构芯线中间加加强芯

●线芯识别：截面积＜0.5mm²,芯线以颜色区分（红、黄、绿、蓝、黑、灰、白、紫、粉红、棕、橙）等

            截面积≥0.5mm²，一根黄绿线芯，其余都为黑色带白色数字

●内 护 套：低粘度PVC基混合物，适用于拖链

●屏    蔽：高抗弯强度的镀锡编织屏蔽，线覆盖率为80%

●外 护 套：低粘性PVC基混合物，适用于拖链（符合VDE0282标准）

●护套颜色：黑色（与RAL9005相似)

            灰色（与RAL7001相似)

            橙色（与RAL2003相似)

技术特性

●额定电压：＜0.5mm²  300/300V；     ≥0.5mm²  300/500V

●测试电压：＜0.5mm²  1500V/5min；   ≥0.5mm²  2000V/5min

●使用温度范围：-5℃至+70℃

  （移动安装）  当行程＜10米时，弯曲半径为：7.5×D

                当行程≥10米时，弯曲半径为：10×D

●使用温度范围：-20℃至+70℃（固定敷设）    弯曲半径为：7.5×D

●最大速度：3米/秒；2米/秒（架空/滑行）

●最大速度：20米/秒

●短路时可达最高温度：+160℃

●弯曲寿命：30次/分钟，＞300万次

●阻燃特性：符合IEC332-1 标准

●材料性能：防浅水、耐油、抗辐射、耐寒、耐磨，能承受一定的机械外力和良好的抗干扰能力

应用场合

●用于中等负载

●用于室内、室外环境需要屏蔽的短行程场所

●特别适应于水平架空和行程小于50米的长行程场合

●适用于连续往复运动下的安装，特别是工业作用环境下的频繁弯曲场合，如现代化机械标准部件的拖链中及物流设备系统、木工机械、石材加工设备、包装工业、供应系统、调节设施等。
